皮带输送机的结构组成

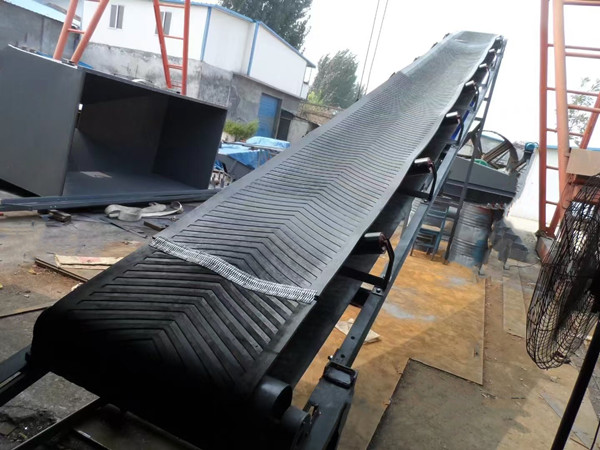

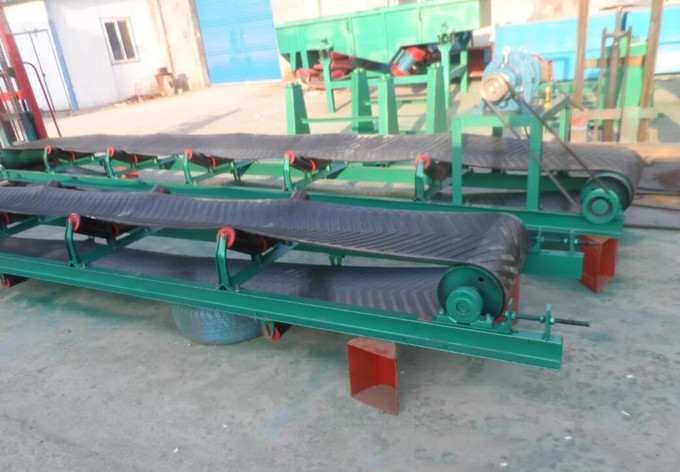

皮带输送机是输送带绕经传动滚筒和尾部滚筒形成无极环行带，由托辊支承以限制挠曲垂度，拉紧装置为输送带正常运行提供所需张力。工作时，电动机通过减速器驱动传动滚筒，依靠传动滚筒与输送带之间的摩擦力使输送带连续运动，被运物品靠它与输送带之间的摩擦力，随输送带运到卸载地点卸载。

组成结构

输送带：是皮带输送机的重要组成部分，占成本约 50%，需具备强度高、耐腐蚀等特点。由柔性带芯、上下覆盖层及边缘保护层构成，连接方式有机械法、硫化法和冷粘法三种。类型主要有普通输送带、钢绳芯输送带、钢丝绳牵引输送带及波状挡边输送带。

托辊：用于支撑输送带，减少运行阻力，使输送带垂度不超过一定限度。按用途可分为槽形托辊、平形托辊、调心托辊和缓冲托辊等。

驱动装置：由电动机、联轴器、减速器和驱动滚筒组及控制装置组成。驱动滚筒分钢制光面滚筒、包胶滚筒和陶瓷滚筒等，钢制光面滚筒适用于短距离输送机，包胶滚筒和陶瓷滚筒适用于长距离大型带式输送机。

机架：包括机头架、机尾架和中间架等，用于安装机头、机尾、托辊组及其他辅助装置，常用的有机架有钢绳机架和落地式机架两种。

张紧装置：常见的有垂直拉紧装置，主要由上下改向滚筒和配重滚筒组成，作用是通过配重拉紧配重滚筒，使整条皮带处于拉紧状态，保证输送带正常运行所需的张力。

清扫装置：包括头部清扫器和回程用的空段清扫器，用于清扫粘着在输送带上的物料，防止物料污染环境、引起皮带跑偏或进入滚筒与输送带之间。

皮带输送机广泛应用于化工、粮食、电站、港口、冶金、建材、矿山、火力发电厂、煤炭、轻工、石油等众多领域，可输送散粒物料和成件物品，也可用于生产流水线，实现生产环节的连续性和自动化。
