怎么判断振动磨机的磨筒是否需要维修

2025-08-31 15:16 新乡共成振动

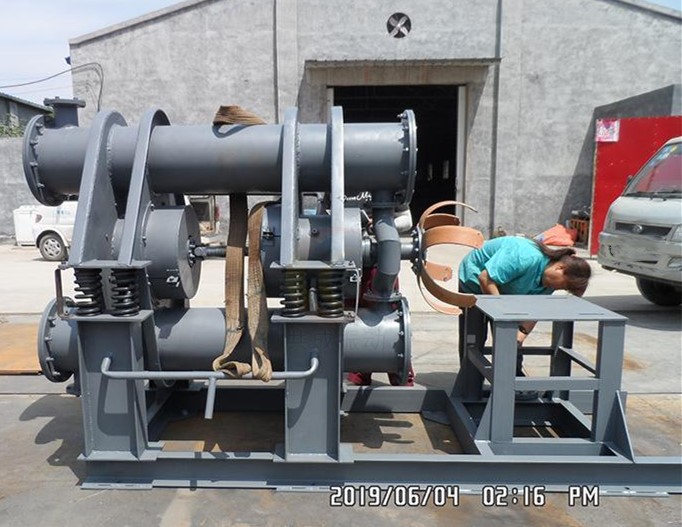

判断振动磨机磨筒是否需要维修，需结合磨筒的结构特性（承载研磨介质冲击、接触物料）和运行状态（振动、磨损、密封等），从 “外观检查、运行异常、性能衰减、内部损耗” 四个维度综合评估。

磨筒需维修的核心判断原则

安全优先：只要出现 “壳体裂纹、严重变形、密封泄漏导致安全隐患”（如粉尘爆炸风险、人员烫伤风险），必须立即停机维修；

性能底线：当出料粒度、研磨效率等工艺指标持续不达标（超过 24 小时无法通过调整介质、进料量改善），且根源为磨筒内部损耗（衬板、内壁问题），需安排维修；

预防维护：即使无明显异常，若磨筒连续运行时间超过 12 个月（或累计运行时长＞8000 小时），也需拆机检查内部衬板和焊缝，提前更换接近损耗极限的部件，避免突发故障。


一、外观与结构检查：直接观察磨筒外部状态

磨筒作为盛装研磨介质和物料的核心部件，外部结构的异常（如变形、开裂、连接松动）是维修的直接信号，需定期（每周 1 次）肉眼观察或借助工具检测。

检查项目	异常表现	维修判断标准
1. 磨筒壳体变形	- 磨筒表面出现明显凹陷、鼓包； - 磨筒两端法兰（与机体连接部位）出现翘曲，法兰面不平整。	若变形区域面积＞0.01㎡（约两个手掌大小），或法兰翘曲量＞2mm（用直尺贴合法兰面测量间隙），需停机维修（矫正壳体或更换法兰），避免振动时磨筒受力不均导致开裂。
2. 壳体裂纹	- 磨筒焊缝处（尤其是筒体与法兰的连接焊缝）出现肉眼可见裂纹； - 壳体表面有横向 / 纵向裂纹，用手触摸有明显凹凸感。	任何长度＞50mm 的裂纹，或裂纹深度＞壳体厚度 1/3（如壳体厚 10mm，裂纹深＞3mm），必须立即维修（补焊加固，严重时更换磨筒），防止裂纹扩展导致物料泄漏或磨筒爆裂。
3. 连接螺栓状态	- 磨筒与机体的连接螺栓松动、缺失； - 螺栓头部出现变形、滑丝，或螺栓孔周围壳体开裂。	若单组螺栓松动数量＞2 颗（通常磨筒两端各 8-12 颗螺栓），或螺栓孔开裂，需立即停机紧固螺栓（用扭矩扳手按说明书力矩拧紧，通常为 150-200N・m），损坏的螺栓 / 螺栓孔需维修更换，避免磨筒振动偏移。
4. 密封部位泄漏	- 磨筒两端端盖（或人孔门）与壳体的密封处泄漏物料（粉尘、浆料）； - 密封垫老化、变硬、开裂，或密封面有划痕。	若泄漏量导致周边设备积料（每日清理量＞0.5kg），或密封垫出现明显老化（表面无弹性、开裂），需更换密封垫（选用耐磨损、耐物料腐蚀的材质，如丁腈橡胶、氟橡胶），修复密封面划痕（用砂纸打磨平整）。

二、运行状态监测：通过振动、噪音判断内部异常

磨筒内部的衬板磨损、介质卡滞等问题会通过 “振动异常”“噪音变化” 体现，需在设备运行中（每日 1 次）结合感官和仪器监测。

监测项目	异常表现	维修判断标准
1. 磨筒振动偏移	- 设备运行时，磨筒明显向一侧 “跑偏”，机体振动轨迹不规则；	振动偏移通常是磨筒内部衬板脱落、介质分布不均导致的重心偏移，需停机打开人孔门检查：若衬板脱落数量＞2 块，或介质局部堆积（一侧介质高度比另一侧高＞100mm），需维修（重新固定衬板、均匀介质）。
2. 异常噪音	- 运行时磨筒内出现 “金属撞击” 声（区别于正常的介质冲击声），且噪音频率忽高忽低；	若异常噪音持续超过 30 分钟且无缓解，需停机检查：可能是衬板螺栓松动导致衬板与壳体撞击，或磨筒内混入异物（如金属块），需紧固衬板螺栓或清除异物，必要时更换破损衬板。

三、性能衰减评估：通过物料研磨效果判断内部损耗

磨筒内部的衬板磨损、容积变化会直接影响研磨效率和粒度，当工艺指标出现明显衰减时，需判断磨筒是否因内部损耗需要维修。

性能指标	异常表现	维修判断标准
1. 出料粒度超标	- 相同工艺参数下（进料量、转速、介质填充量），出料粒度合格率从 95% 降至 80% 以下； - 细粉产量（如 - 200 目占比）下降＞10%（通过筛分仪检测）。	若排除介质磨损、激振力不足等因素后，粒度仍不达标，需检查磨筒衬板：若衬板表面磨损至 “光滑无纹路”（原衬板有研磨纹路，磨损后纹路消失），或衬板厚度不足原厚度 1/3，需更换衬板（恢复研磨效率）。
2. 研磨时间延长	- 达到相同研磨细度的时间比正常时增加＞30%（如原 2 小时磨细，现需 3.5 小时以上）； - 磨筒 “空磨感” 明显（启动后无厚重的介质冲击声）。	可能是磨筒内部衬板脱落导致 “研磨面积减少”，或磨筒因变形导致有效容积缩小（如原容积 1m³，现实际容积＜0.8m³），需打开人孔门检查衬板和容积，必要时维修衬板或矫正磨筒。
3. 物料污染	- 出料中混入金属杂质（如衬板碎屑、磨筒壳体锈渣），且杂质含量＞0.1%（通过磁选或筛选检测）； - 物料颜色异常（如原白色物料变灰、变黑）。	若杂质来源于磨筒内部（排除进料污染），需检查衬板和壳体：若衬板出现大面积剥落（碎屑掉入物料），或磨筒内壁锈蚀严重（生锈面积＞50%），需更换衬板、清理内壁锈迹（必要时做防锈处理），避免污染物料。

四、内部拆解检查：打开磨筒直接评估核心部件

当外观、运行、性能检查发现异常，但无法确定内部具体问题时，需定期（每 3 个月 1 次，或异常时）停机打开磨筒人孔门，直接检查内部衬板、焊缝、内壁状态（此为*准确的判断方式）。

内部检查项目	异常表现	维修判断标准
1. 衬板状态	- 衬板螺栓松动、脱落，衬板移位（与磨筒内壁有间隙＞5mm）； - 衬板表面严重磨损（局部厚度不足原厚度 1/3），或衬板出现断裂、崩角。	单块衬板磨损量超标（如原厚 20mm，剩余≤7mm），或松动 / 断裂衬板数量＞3 块，需更换衬板（更换时需均匀排列，螺栓涂抹螺纹胶防松），防止衬板撞击磨筒或影响研磨效果。
2. 磨筒内壁损耗	- 磨筒内壁（无衬板区域，如两端端盖内侧）出现严重磨损，形成凹槽或麻点；	若磨损导致内壁厚度偏差＞2mm（同一截面大厚度与小厚度差），或锈蚀面积＞内壁总面积 30%，需维修（补焊内壁、打磨平整，或做防腐涂层），避免内壁进一步损耗导致磨筒强度下降。
3. 内部焊缝状态	- 磨筒内部焊缝（如筒体拼接焊缝、端盖与筒体的连接焊缝）出现裂纹、脱焊； - 焊缝处有物料堆积（因焊缝凹陷导致介质冲击不到）。	任何内部焊缝裂纹（即使长度＜30mm）都需补焊维修，避免焊缝失效导致磨筒解体。

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

产品资讯
