K型往复式给煤机曲柄连杆轴架总成的结构组成

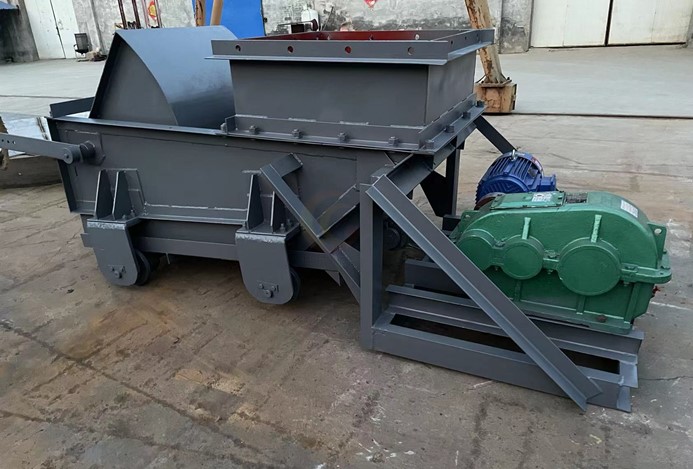

往复式给煤机是一种用于矿井、选煤厂等场所的散料输送设备，其主要功能是将煤等散状物料均匀转载至运输或筛选设备中 。该设备由机架、底板、传动平台等部件组成，通过电动机驱动曲柄连杆机构，带动底板作往复运动实现均匀给料。其型号分为K0至K4多种规格，可根据给料量需求选择。

结构组成

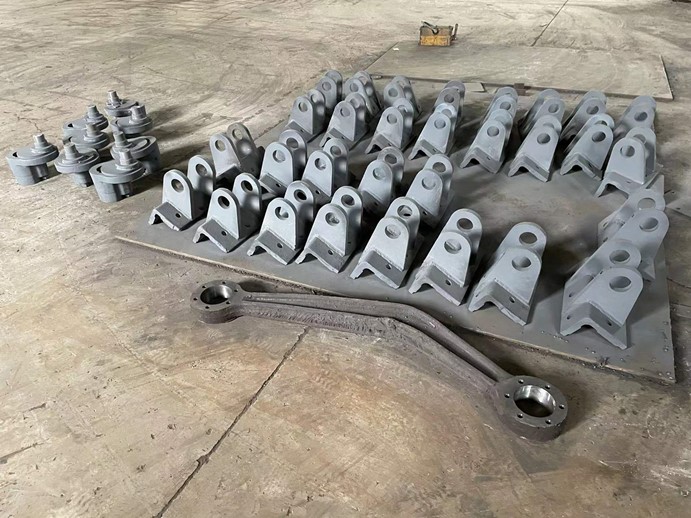

曲柄：通常由偏心轮、曲柄壳、曲柄箍等组成。偏心轮的存在使得曲柄在旋转时能够产生偏心运动，为连杆提供往复运动的动力来源；曲柄壳用于安装和保护偏心轮等部件，同时也与连杆进行连接；曲柄箍则起到加固和定位的作用，确保曲柄的各个部件紧密结合，共同传递动力。

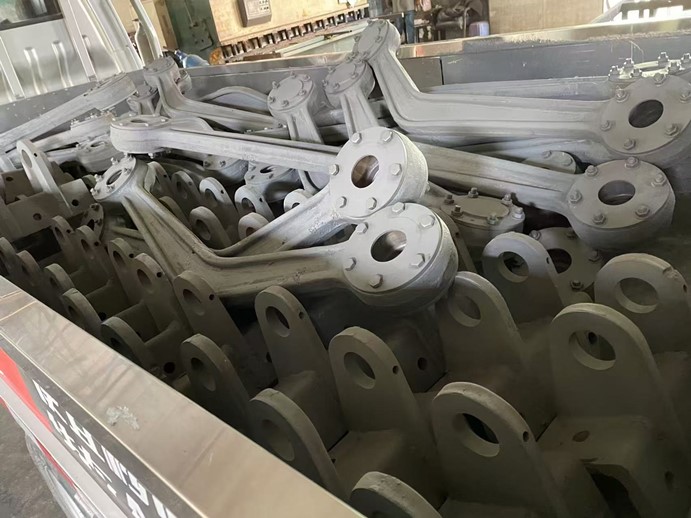

连杆：一般为弯臂连杆，两端装有两个调心滚子轴承。一端通过轴承与曲柄上的短轴连接，另一端则与轴架上的短轴连接，在曲柄的带动下进行往复运动，将曲柄的旋转运动转化为直线往复运动，从而驱动给煤机的其他部件工作，如带动给煤机的底板进行往复运动，实现物料的输送。

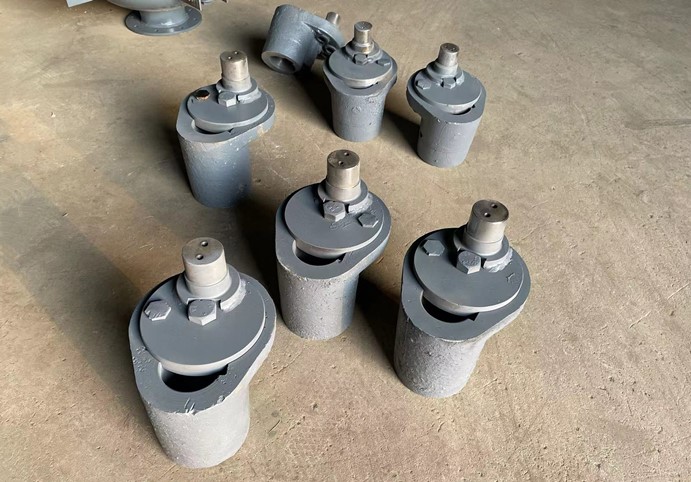

轴架：包括轴架轴、短轴轴套等部分，主要用于支撑和固定连杆，使连杆在运动过程中保持稳定的位置和方向，确保整个曲柄连杆机构的正常运转

常见故障及原因

曲柄磨损：曲柄与连杆之间的相对运动如果润滑不良，容易导致摩擦加剧，进而产生磨损。此外，过载、异物进入以及制造或装配误差也可能引起磨损。

连杆断裂：连杆材质不达标、存在制造缺陷或长期超负荷运行，可能导致连杆断裂。此外，疲劳应力集中也是导致连杆断裂的常见原因。

轴承损坏：润滑油不足、轴承过载、安装不当或轴承质量不佳，均可能导致轴承损坏。此外，轴承长期在恶劣条件下工作，也会缩短其寿命。

松动或脱落：紧固件松动或损坏、振动过大或装配不当，可能导致曲柄连杆机构的零部件松动或脱落
